一、
催化燃燒處理工藝設備選型及工藝流程
袋式過濾+
活性炭吸附濃縮+催化脫附+排風機+煙囪治理方式進行處理

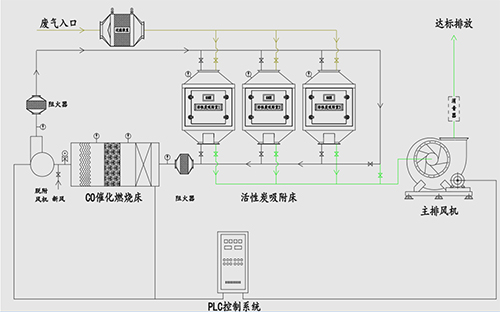

工藝流程示意圖：
二、
催化燃燒設備組成
設備主要由袋式過濾器、
活性炭吸附床、
催化燃燒脫附床、配套風機、氣動控制、電器控制等組成。
1. 袋式過濾器
為了防止廢氣帶入少量的水氣和粉塵進入到吸附凈化裝置系統，從而使

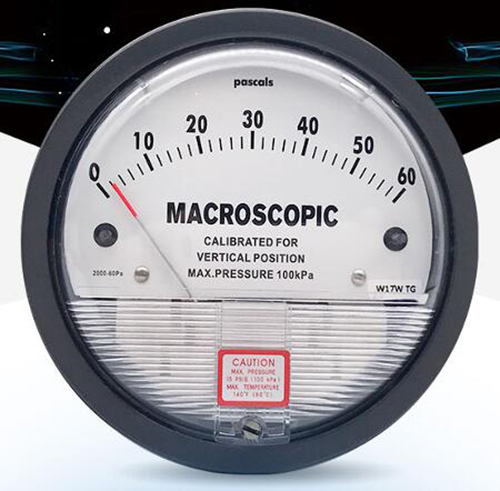

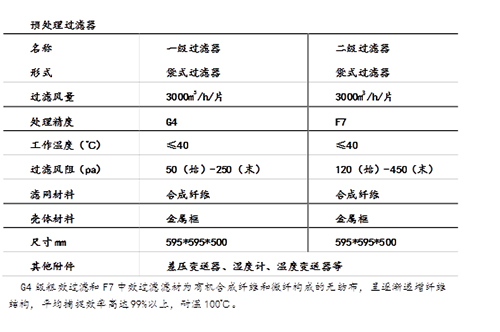

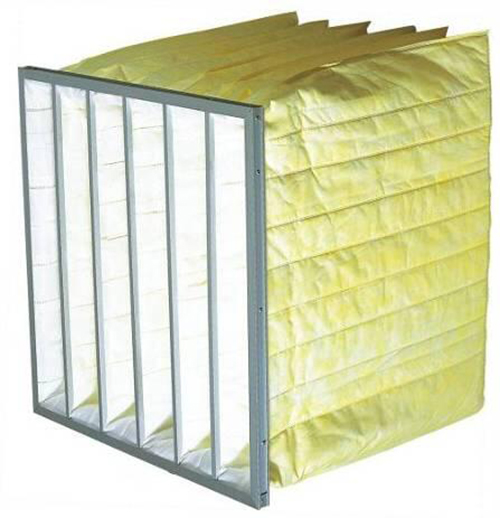

活性炭受潮和堵塞導致吸附效果降低。采用G4級玻纖過濾棉和F7級纖維過濾棉兩級過濾組合而成，在過濾中有兩方面的作用，一對顆粒有很好的阻擋過濾效果；二是該材料具有微小孔徑（孔徑在幾十納米），過濾層容塵量大，使用壽命長。經袋式（如圖一），以確保吸附處理系統的氣源潔凈度在99%以上；且過濾段上裝有壓差計（指針式如圖二），當設備內部壓差大過500Pa時，提示清理或更換過濾棉；
2. 催化燃燒活性炭吸附床
內裝活性炭層及氣流分布器，以濃縮凈化有機氣體，是整個裝置個主循環的主要部件及核心工序，活性炭為堆放式裝填，更換其方便。

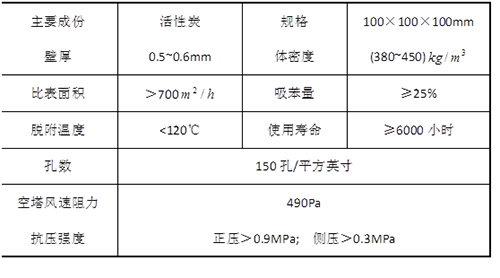

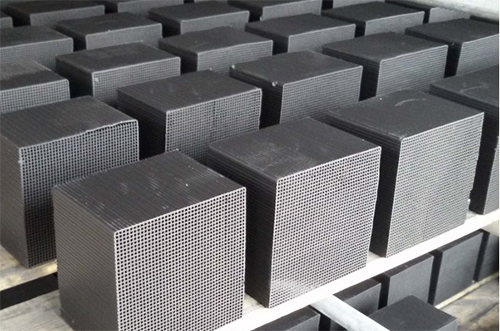

采用活性炭吸附材料－蜂窩狀活性炭，其與粒（棒）狀相比具有優勢的熱力學性能，低阻低耗，高吸附率等，適用于大風量下使用擁有優良的吸附性能，其結構為多孔蜂窩狀，具有孔隙結構發達，比表面積大，流體阻力小等優點，該產品特別適用于大風量，低濃度工廠有機廢氣凈化治理，如工廠的甲醛、苯、甲苯、二甲苯等有毒有害廢氣治理；目前該產品己在我國各大城市工廠批量配套使用，并部分出口至美國日本、韓國等（計算參數見表一）。

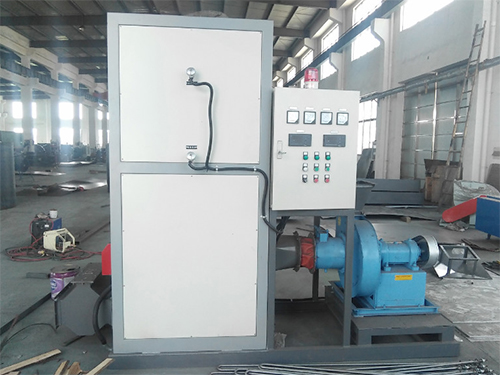

3. CO催化凈化裝置
該裝置是借助加熱系統將濃縮的有機廢氣從
活性炭層中分離出來，借助催化劑使有機廢氣在較低的起燃溫度條件下，發生無焰燃燒，并氧化分解為CO2和H2O，同時釋放出大量熱能，并由熱交換裝置置換能量，用于維持設備自燃的能源，從而達到去除廢氣中有害物質的方法。
采用CO型催化凈化裝置，電加熱工作時間約半小時，當催化床溫度達到250～300℃時，催化燃燒床開始反應，利用廢氣反應產生的熱空氣循環使用，此時電加熱停止，不需要外加熱，單床脫附，脫附時間為4~5小時，設定時間活性炭吸附床定時自動切換脫附，內部裝填的陶瓷蜂窩體貴金屬催化劑使用壽命為10000小時。整個脫附系統采用多點溫度控制，確保脫附效果的穩定。
TFJF型(KMF)系列催化劑采用堇青石蜂窩陶瓷體作為載體，γ-Al2O3為第二載體，以貴金屬Pd、Pt等為主要活性組分，是一種新型的有機廢氣凈化催化劑，具有高活性、高凈化效率、耐高溫及使用壽命長等特點。
